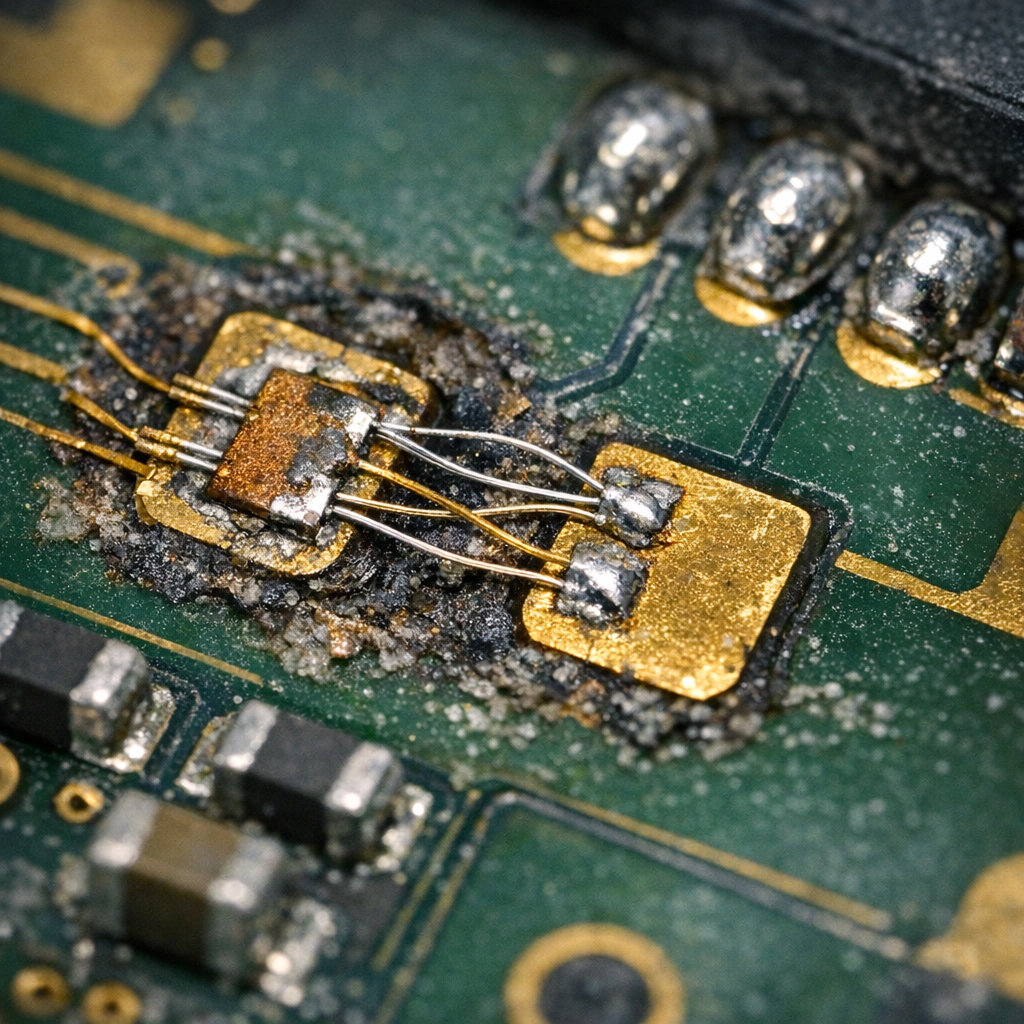

Rekonstruktion abgerissener Lötpads mit Micro-Jumper-Draht-Technik
Abgerissene Lötpads gehören zu den anspruchsvollsten Schäden auf Leiterplatten – besonders dann, wenn wichtige Signalleitungen, Stromversorgungen oder Datenleitungen betroffen sind. Mit der Micro-Jumper-Draht-Technik lassen sich unter dem Mikroskop fehlende Pads gezielt rekonstruieren und elektrische Verbindungen wiederherstellen.
Typischer Schaden
Lötpads reißen häufig durch mechanische Belastung, unsachgemäßes Entlöten, Sturzschäden, Korrosion oder überhitzte Lötstellen ab.
Ziel der Technik
Der Micro-Jumper-Draht überbrückt die zerstörte Kontaktfläche und verbindet den Bauteilanschluss direkt mit der intakten Leiterbahn oder einem geeigneten Messpunkt.
Relevanz für Datenrettung
Bei SSDs, Smartphones, USB-Sticks und Speichercontrollern kann eine Pad-Rekonstruktion entscheidend sein, um Datenzugriff temporär wiederherzustellen.
Wichtig: Diese Arbeit ist keine Standard-Lötarbeit. Sie erfordert Mikroskop, feine Lötspitzen, Erfahrung mit Leiterplattenanalyse und ein sauberes Vorgehen, um Folgeschäden zu vermeiden.
Was passiert bei einem abgerissenen Lötpad?
Ein Lötpad ist die metallisierte Kontaktfläche auf einer Leiterplatte, auf der Bauteilanschlüsse verlötet werden. Wird dieses Pad mechanisch abgerissen oder thermisch beschädigt, fehlt nicht nur die Lötfläche. Häufig ist auch die Verbindung zur Leiterbahn unterbrochen. Das betroffene Bauteil kann dann keinen stabilen elektrischen Kontakt mehr herstellen.
Besonders kritisch wird der Schaden, wenn das Pad zu einer Datenleitung, einer Versorgungsspannung, Masseführung, Taktleitung oder einem Steuerpin gehört. In solchen Fällen kann das Gerät komplett ausfallen, obwohl der eigentliche Speicherchip oder Controller noch intakt ist.
Ablauf der Micro-Jumper-Draht-Technik
- Schadstelle reinigen: Flussmittelreste, Oxidation, Kleber und lose Pad-Reste werden entfernt.
- Leiterbahn verfolgen: Unter dem Mikroskop wird geprüft, wohin die fehlende Kontaktfläche elektrisch geführt hat.
- Kontaktpunkt freilegen: Eine intakte Leiterbahn, ein Via oder ein alternativer Testpunkt wird vorsichtig vorbereitet.
- Micro-Jumper setzen: Ein sehr dünner isolierter Draht wird exakt angelötet und spannungsfrei geführt.
- Mechanisch sichern: Der Draht wird mit UV-Lack, Epoxid oder geeignetem Schutzlack stabilisiert.
- Elektrisch prüfen: Durchgang, Kurzschlussfreiheit und Signalstabilität werden kontrolliert.
Wann ist Pad-Rekonstruktion für Datenrettung relevant?
In der Datenrettung geht es oft nicht darum, ein Gerät dauerhaft wie neu zu reparieren. Entscheidend ist, den Datenzugriff kontrolliert und sicher genug wiederherzustellen, um wichtige Inhalte auszulesen. Eine rekonstruierte Verbindung kann dabei eine temporäre Arbeitsfähigkeit ermöglichen – etwa bei beschädigten USB-Sticks, SSD-Platinen, Smartphone-Boards oder Speichermodulen.
USB-Sticks & externe Datenträger
Abgerissene USB-Buchsen oder beschädigte Lötpads an Anschlüssen können den kompletten Zugriff verhindern. Micro-Jumper stellen die Verbindung zu Daten- und Stromleitungen wieder her.
Smartphones & Tablets
Bei Ladebuchsen, Speicher-Interfaces oder beschädigten Board-Verbindungen kann die Rekonstruktion einzelner Pads notwendig sein, um das Gerät für eine Datensicherung zu starten.
SSDs & Controller-Platinen
Defekte Pads an Spannungsreglern, Controller-Pins oder Speicherleitungen können dazu führen, dass eine SSD nicht mehr erkannt wird. Eine gezielte Rekonstruktion kann die Diagnose ermöglichen.
Temporär statt kosmetisch
Für Datenrettungszwecke zählt eine stabile, sichere und nachvollziehbare Verbindung – nicht zwingend eine optisch perfekte Wiederherstellung des Originalzustands.
Werkzeuge und Materialien
- Stereomikroskop oder digitales Reparaturmikroskop
- Feine Lötspitze, Heißluftstation und temperaturstabiles Flussmittel
- Lackisolierter Micro-Jumper-Draht in passender Stärke
- Glasfaserstift, Skalpell oder Präzisionswerkzeug zum Freilegen von Leiterbahnen
- Multimeter, ggf. Oszilloskop oder Logikanalysator zur Prüfung
- UV-Lötstopplack oder geeigneter Schutzlack zur mechanischen Sicherung
Risiken bei unsachgemäßer Reparatur
Zu hohe Temperaturen, zu viel mechanischer Druck oder unkontrollierte Lötbrücken können den Schaden verschlimmern. Besonders bei mehrlagigen Leiterplatten besteht das Risiko, interne Verbindungen, Vias oder benachbarte Bauteile zu beschädigen. In Datenrettungsfällen sollte deshalb möglichst früh eine saubere Diagnose erfolgen, bevor weitere Reparaturversuche unternommen werden.
Praxis-Tipp: Vor jeder Rekonstruktion sollte dokumentiert werden, welcher Pin betroffen ist, wohin die Leiterbahn führt und ob alternative Testpunkte existieren. Das reduziert Fehlverbindungen und spart Zeit bei der späteren Prüfung.
Fazit
Die Rekonstruktion abgerissener Lötpads mit Micro-Jumper-Draht ist eine präzise Mikrolöttechnik, die in Reparatur und Datenrettung eine wichtige Rolle spielt. Richtig ausgeführt, lassen sich zerstörte Kontaktflächen elektrisch ersetzen und kritische Verbindungen wieder nutzbar machen. Gerade bei Datenträgern kann das der entscheidende Schritt sein, um Speicherinhalte sicher auszulesen.
