Hardware-Forensik & NANO-Chip-Transplantation
Wenn klassische Datenrettung nicht mehr ausreicht, beginnt die Arbeit auf Mikro- und Nanoebene: präzise Hardware-Forensik, Speicheranalyse und Chip-Transplantation für komplex beschädigte Smartphones, SSDs, Speicherchips und elektronische Datenträger.
Kurz erklärt: Hardware-Forensik verbindet elektronische Fehleranalyse mit forensisch sauberer Datensicherung. Bei einer NANO-Chip-Transplantation werden Speicher- oder Steuerkomponenten unter dem Mikroskop ausgelötet, vorbereitet und auf ein funktionierendes Referenzsystem übertragen.
Forensische Diagnose
Analyse von Platinen, Spannungsversorgungen, Speicherbausteinen, Kurzschlüssen und Kommunikationswegen – ohne unnötige Schreibzugriffe auf die Originaldaten.
Chip-Transplantation
Defekte Umgebungen werden umgangen, indem relevante Chips fachgerecht entnommen, gereinigt, reballed und auf kompatible Donor-Boards übertragen werden.
Datenintegrität
Ziel ist nicht nur ein Start des Geräts, sondern eine kontrollierte, nachvollziehbare und möglichst vollständige Sicherung der relevanten Nutzerdaten.
Was bedeutet Hardware-Forensik?
Hardware-Forensik ist die technische Untersuchung elektronischer Datenträger auf Bauteil-, Signal- und Speicherebene. Sie kommt zum Einsatz, wenn ein Gerät nicht mehr startet, vom Computer nicht erkannt wird, Wasserschäden vorliegen, Speicherchips beschädigt sind oder reguläre Softwaremethoden keine verwertbaren Ergebnisse liefern.
Im Unterschied zu einfachen Reparaturversuchen steht bei der forensischen Vorgehensweise die Beweissicherung und Datenintegrität im Vordergrund. Jede Maßnahme muss kontrolliert, reproduzierbar und möglichst risikoarm erfolgen – besonders bei Smartphones mit Verschlüsselung, SSDs mit Controller-Abhängigkeiten oder Speicherchips mit physischer Beschädigung.
Typische Fehlerbilder
- Smartphone startet nicht mehr oder bleibt im Bootloop
- Wasserschaden, Korrosion oder Kurzschluss auf der Hauptplatine
- Defekte Speicherchips, gebrochene Lötstellen oder beschädigte Pads
- SSD wird nicht erkannt, zeigt 0 MB oder meldet Controllerfehler
- Nach Sturz, Hitze, Überspannung oder unsachgemäßer Reparatur kein Zugriff mehr

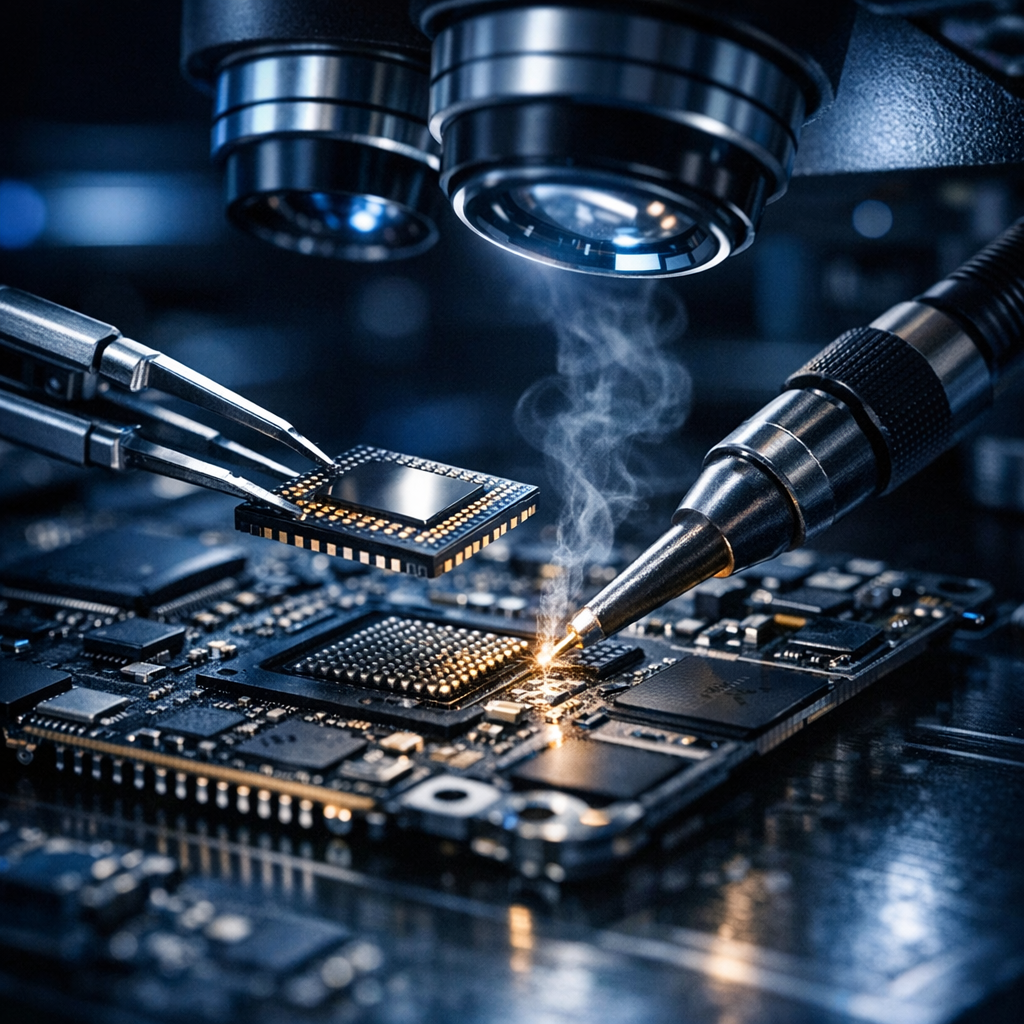

NANO-Chip-Transplantation: Präzision statt Standard-Reparatur
Bei einer NANO-Chip-Transplantation werden winzige elektronische Komponenten mit Spezialtechnik bearbeitet. Dazu gehören unter anderem NAND-/UFS-Speicher, eMMC-Bausteine, Power-Management-ICs, CPU-nahe Komponenten und weitere kritische Bauteile. Moderne Geräte nutzen hochverdichtete Platinen, sehr kleine Lötpunkte und komplexe Verschlüsselungsmechanismen – deshalb reicht ein klassisches „Chip raus, Daten lesen“ heute häufig nicht mehr aus.
Mehr Hintergrund zu klassischen Verfahren finden Sie auch in unserem Beitrag zur Datenrettung per Chip-Off-Verfahren. Bei vielen aktuellen Geräten ist jedoch eine Donor-Board-Strategie oder eine vollständige boardnahe Rekonstruktion notwendig, wie im Artikel über File-Based Encryption und Donor-Board-Rettung beschrieben.
Ablauf einer forensischen Hardware-Datenrettung
Schritt 1
Eingangsdiagnose
Sichtprüfung, Mikroskopanalyse, Messung relevanter Spannungsrails und Identifikation kritischer Bauteile.
Schritt 2
Forensischer Plan
Festlegung der sichersten Strategie: Stabilisierung, Bauteiltausch, Donor-Board, Chip-Off, Transplantation oder Kombination.
Schritt 3
Mikroarbeit
Auslöten, Reinigen, Reballing, Pad-Rekonstruktion und kontrollierter Transfer unter Wärmeprofil und Mikroskop.
Schritt 4
Datensicherung
Erstellung eines Images, Extraktion der Daten und Prüfung der Lesbarkeit – möglichst ohne Veränderung der Originalquelle.
Einsatzbereiche: Wann lohnt sich diese Methode?
Hardware-Forensik und NANO-Chip-Transplantation sind besonders sinnvoll, wenn wertvolle Daten auf einem physisch beschädigten Gerät liegen und gewöhnliche Reparatur- oder Softwaremethoden scheitern. Typische Fälle betreffen Smartphones, Tablets, USB-Sticks, Speicherkarten, SSDs und Spezialgeräte mit fest verlöteten Speicherbausteinen.
Smartphones & Tablets
Bei defekten Mobilgeräten ist häufig nicht nur der Speicher entscheidend, sondern auch die funktionierende Kombination aus Speicher, CPU, Secure Element und Systemlogik. Ergänzend dazu lohnt sich unser Beitrag zur mobilen Forensik bei Smartphones und Tablets.
Flash-Speicher
USB-Sticks, Speicherkarten und eMMC-/UFS-Module können durch Controllerfehler, Kurzschluss, Überspannung oder mechanische Schäden ausfallen.
SSDs & Spezialhardware
Bei modernen SSDs sind Controller, Firmware, Verschlüsselung und NAND-Management eng miteinander verknüpft. Eine präzise Hardwareanalyse ist oft der Schlüssel.
Warum nicht einfach einschalten und testen?
Bei elektrischen Schäden kann jeder unkontrollierte Startversuch weitere Komponenten zerstören. Besonders kritisch sind korrodierte Platinen, Kurzschlüsse, instabile Spannungsversorgung und bereits beschädigte Speicherbausteine. Deshalb gilt: Nicht laden, nicht weiter einschalten und keine Experimente mit Hitze, Reis, Kontaktspray oder Universalnetzteilen.
Wichtig bei forensisch relevanten Fällen
Wenn Daten als Beweismittel dienen könnten, sollte der Datenträger nicht verändert, nicht entsperrt, nicht zurückgesetzt und nicht mit Consumer-Tools bearbeitet werden. Eine dokumentierte forensische Sicherung ist dann entscheidend.
Grenzen und Erfolgsaussichten
Nicht jeder Chip lässt sich retten. Die Erfolgsaussichten hängen von der Art des Schadens, dem Zustand der Lötpads, der Verschlüsselungsarchitektur, dem verfügbaren Donor-Material und der Frage ab, ob kritische Komponenten logisch zusammengehören. Trotzdem eröffnet die Kombination aus Hardware-Forensik, Mikroelektronik und NANO-Chip-Transplantation Chancen, wo Standardmethoden bereits enden.
- Geeignet bei elektrischen, mechanischen und flüssigkeitsbedingten Schäden
- Besonders relevant bei verlöteten Speicherbausteinen und aktuellen Smartphones
- Erfordert Spezialausrüstung, Erfahrung und kontrollierte Laborprozesse
- Nicht sinnvoll bei irreversibel zerstörtem Speicherarray oder fehlenden kryptografischen Abhängigkeiten
Fazit: High-End-Datenrettung auf Bauteilebene
Hardware-Forensik und NANO-Chip-Transplantation sind keine Standardreparaturen, sondern spezialisierte Verfahren für anspruchsvolle Datenrettungsfälle. Sie kombinieren Elektronikdiagnose, Mikrolöttechnik, Speicherverständnis und forensische Arbeitsweise. Wer wichtige Daten auf einem schwer beschädigten Gerät vermutet, sollte frühzeitig professionelle Hilfe nutzen – bevor gut gemeinte Startversuche den Schaden vergrößern.
